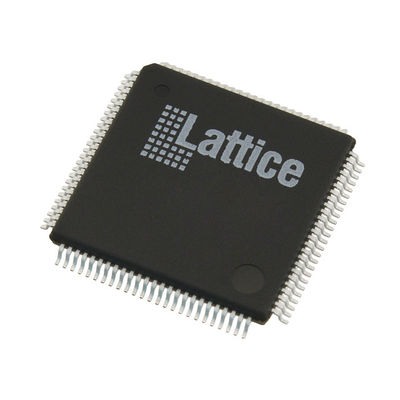

LCMXO2-1200HC-4TG100C ফিল্ড প্রোগ্রামযোগ্য গেট অ্যারে IC 79 65536 1280 100-LQFP
প্রকার | বর্ণনা |
শ্রেণী | ইন্টিগ্রেটেড সার্কিট (IC) |
অন্তর্নির্মিত | |
এফপিজিএ (ফিল্ড প্রোগ্রামযোগ্য গেট অ্যারে) | |
এমএফআর | ল্যাটিস সেমিকন্ডাক্টর কর্পোরেশন |
সিরিজ | MachXO2 |
প্যাকেজ | ট্রে |
এলএবি/সিএলবির সংখ্যা | 160 |
লজিক এলিমেন্ট/সেলের সংখ্যা | 1280 |
মোট র্যাম বিট | 65536 |
I/O সংখ্যা | 79 |
ভোল্টেজ - সরবরাহ | 2.375V ~ 3.465V |
মাউন্ট টাইপ | পৃষ্ঠের মাউন্ট |
অপারেটিং তাপমাত্রা | 0°C ~ 85°C (TJ) |
প্যাকেজ / কেস | ১০০-এলকিউএফপি |
সরবরাহকারীর ডিভাইস প্যাকেজ | 100-TQFP (14x14) |
বেস প্রোডাক্ট নম্বর | LCMXO2-1200 |
এর বৈশিষ্ট্যLCMXO2-1200HC-4TG100C
• নমনীয় লজিক্যাল আর্কিটেকচার
• 256 থেকে 6864 LUT4 এবং 18 থেকে 334 I/O সহ ছয়টি ডিভাইস
• অতি কম শক্তির ডিভাইস
• উন্নত 65 এনএম কম শক্তি প্রক্রিয়া
• স্ট্যান্ডবাই পাওয়ার ২২ মাইক্রোওয়াট পর্যন্ত কম
• প্রোগ্রামযোগ্য নিম্ন সুইং ডিফারেনশিয়াল I/O
• স্ট্যান্ডবাই মোড এবং অন্যান্য শক্তি সঞ্চয় বিকল্প
• এম্বেডেড এবং বিতরণকৃত মেমরি
• 240 কেবিট পর্যন্ত sysMEMTM এমবেডেড ব্লক র্যাম
• ৫৪ কেবিট পর্যন্ত বিতরণ করা র্যাম
• ডেডিকেটেড FIFO কন্ট্রোল লজিক
• অন-চিপ ইউজার ফ্ল্যাশ মেমরি
• ব্যবহারকারী ফ্ল্যাশ মেমরির 256 কেবিট পর্যন্ত
• ১০০,০০০ বার লিখুন
• WISHBONE, SPI, I2C এবং JTAG ইন্টারফেসের মাধ্যমে অ্যাক্সেসযোগ্য
• সফট প্রসেসর PROM বা ফ্ল্যাশ মেমরি হিসাবে ব্যবহার করা যেতে পারে
• প্রাক-ইঞ্জিনিয়ারড সোর্স সিঙ্ক্রোনিক আই/ও
• I/O সেলগুলিতে DDR রেজিস্টার
• ডেডিকেটেড গিয়ার লজিক
• 7:1 ডিসপ্লে I/O এর জন্য গিয়ারিং
• সাধারণ ডিডিআর, ডিডিআরএক্স২, ডিডিআরএক্স৪
• DQS সমর্থন সহ ডেডিকেটেড DDR/DDR2/LPDDR মেমরি
• উচ্চ কার্যকারিতা, নমনীয় I/O বাফার
• প্রোগ্রামযোগ্য sysIO TM বাফার বিস্তৃত ইন্টারফেস সমর্থন করেঃ
LVCMOS 3.3/2.5/1.8/1.5/1.2
¢ এলভিটিটিএল
পিসিআই
LVDS, বাস-LVDS, MLVDS, RSDS, LVPECL
এসএসটিএল ২৫/১৮
HSTL ১৮
Schmitt ট্রিগার ইনপুট, 0.5 V পর্যন্ত hysteresis
• I/O গরম সকেট সমর্থন করে
• অন-চিপ ডিফারেনশিয়াল টার্মিনেশন
• প্রোগ্রামযোগ্য টান-আপ বা টান-ডাউন মোড
• নমনীয় অন-চিপ ক্লকিং
• আটটি প্রধান ঘড়ি
• উচ্চ গতির I/O ইন্টারফেসের জন্য দুইটি পর্যন্ত প্রান্ত ঘড়ি (শুধুমাত্র উপরের এবং নীচের দিক)
• ফ্রেকশনাল-এন ফ্রিকোয়েন্সি সংশ্লেষণের সাথে প্রতি ডিভাইসে দুইটি অ্যানালগ পিএলএল পর্যন্ত
️ বিস্তৃত ইনপুট ফ্রিকোয়েন্সি রেঞ্জ (7 MHz থেকে 400 MHz)
• অস্থির, অসীমভাবে পুনরায় গঠনযোগ্য
• তাত্ক্ষণিকভাবে চালু ∙ মাইক্রোসেকেন্ডে শক্তি
• একক চিপ, নিরাপদ সমাধান
• JTAG, SPI বা I2C এর মাধ্যমে প্রোগ্রামযোগ্য
• অ-অস্থায়ী মেমরির ব্যাকগ্রাউন্ড প্রোগ্রামিং সমর্থন করে
• বাহ্যিক এসপিআই মেমরি সহ অপশনাল ডুয়াল বুট
• ট্রান্সএফআরটিএম পুনর্গঠন
• সিস্টেম কাজ করার সময় ক্ষেত্রের মধ্যে লজিক আপডেট
• উন্নত সিস্টেম স্তরের সমর্থন
• অন-চিপ হার্ড ফাংশনঃ এসপিআই, আই 2 সি, টাইমার / কাউন্টার
• 5.5% নির্ভুলতার সাথে অন-চিপ দোলক
• সিস্টেম ট্র্যাকিংয়ের জন্য অনন্য ট্র্যাকআইডি
• ওয়ান টাইম প্রোগ্রামযোগ্য (ওটিপি) মোড
• বর্ধিত অপারেটিং পরিসীমা সহ একক পাওয়ার সাপ্লাই
• আইইইই স্ট্যান্ডার্ড ১১৪৯.১ সীমানা স্ক্যান
• আইইইই ১৫৩২-সম্মত ইন-সিস্টেম প্রোগ্রামিং
• প্যাকেজ বিকল্পগুলির বিস্তৃত পরিসর
• TQFP, WLCSP, ucBGA, csBGA, caBGA, ftBGA, fpBGA, QFN প্যাকেজ বিকল্প
• ছোট পদচিহ্ন প্যাকেজ বিকল্প
২.৫ মিমি x ২.৫ মিমি
• ঘনত্ব মাইগ্রেশন সমর্থিত
• উন্নত হ্যালোজেন মুক্ত প্যাকেজিং
পরিবেশগত ও রপ্তানি শ্রেণীবিভাগLCMXO2-1200HC-4TG100C
ATTRIBUTE | বর্ণনা |
RoHS অবস্থা | ROHS3 মেনে চলুন |
আর্দ্রতা সংবেদনশীলতা স্তর (এমএসএল) | ৩ (১৬৮ ঘন্টা) |
রিচ স্ট্যাটাস | REACH প্রভাবিত নয় |
ইসিএন | EAR99 |
HTSUS | 8542.39.0001 |
