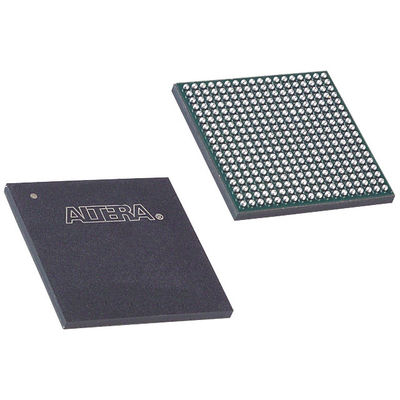

5M2210ZF324C5N IC CPLD 1700MC 7NS 324FBGA I/O 271 ম্যাক্রোসেল 1700
প্রকার | বর্ণনা |
শ্রেণী | ইন্টিগ্রেটেড সার্কিট (IC) |
অন্তর্নির্মিত | |
সিপিএলডি (জটিল প্রোগ্রামযোগ্য লজিক ডিভাইস) | |
নির্মাতা | ইন্টেল |
সিরিজ | MAX® V |
প্যাকেজ | ট্রে |
প্রোগ্রামযোগ্য প্রকার | সিস্টেম প্রোগ্রামযোগ্য |
বিলম্ব সময় tpd(1) সর্বোচ্চ | ৭ এনএস |
ভোল্টেজ সরবরাহ - অভ্যন্তরীণ | 1.৭১ ভোল্ট ~ ১.৮৯ ভোল্ট |
লজিক এলিমেন্ট/ব্লক সংখ্যা | 2210 |
ম্যাক্রোসেলের সংখ্যা | 1700 |
I/O সংখ্যা | 271 |
অপারেটিং তাপমাত্রা | 0°C ~ 85°C (TJ) |
মাউন্ট টাইপ | পৃষ্ঠের মাউন্ট |
প্যাকেজ / কেস | 324-LBGA |
সরবরাহকারীর ডিভাইস প্যাকেজ | ৩২৪-এফবিজিএ (১৯x১৯) |
বেস প্রোডাক্ট নম্বর | 5M2210Z |
এর বৈশিষ্ট্য5M2210ZF324C5N
■ কম খরচে, কম শক্তিতে এবং অস্থির CPLD আর্কিটেকচার
■ তাত্ক্ষণিক-অন (0.5 এমএস বা তার কম) কনফিগারেশন সময়
■ স্ট্যান্ডবাই বর্তমান 25 μA পর্যন্ত কম এবং দ্রুত শক্তি বন্ধ / রিসেট অপারেশন
■ দ্রুত প্রসারণ বিলম্ব এবং ঘড়ি থেকে আউটপুট সময়
■ অভ্যন্তরীণ দোলক
■ 200 এমবিপিএস পর্যন্ত ডেটা রেট সহ এমুলেটেড আরএসডিএস আউটপুট সমর্থন
■ 304 এমবিপিএস পর্যন্ত ডেটা রেটের সাথে এমুলেটেড এলভিডিএস আউটপুট সমর্থন
■ চারটি গ্লোবাল ঘড়ি যার মধ্যে দুটি ঘড়ি লজিকাল অ্যারে ব্লক (এলএবি) প্রতি উপলব্ধ
■ ব্যবহারকারীর ফ্ল্যাশ মেমরি ব্লক 8 কেবিট পর্যন্ত 1000 টি পর্যন্ত পাঠ / লেখার চক্রের সাথে অ-অস্থায়ী স্টোরেজের জন্য
■ ডিভাইস কোর জন্য একক 18-ভোল্ট বাহ্যিক সরবরাহ
■ MultiVolt I/O ইন্টারফেস 3.3-V, 2.5-V, 1.8-V, 1.5-V, এবং 1.2-V লজিকাল স্তর সমর্থন করে
■ বুস-বন্ধুত্বপূর্ণ আর্কিটেকচার যার মধ্যে প্রোগ্রামযোগ্য স্লিউ রেট, ড্রাইভ শক্তি, বুস-হোল্ড এবং প্রোগ্রামযোগ্য টান আপ প্রতিরোধক রয়েছে
■ শ্মিট ট্রিগারগুলি শব্দ সহনশীল ইনপুটগুলি সক্ষম করে (পিন প্রতি প্রোগ্রামযোগ্য)
অ্যাপ্লিকেশন5M2210ZF324C5N
■ আই/ও সম্পূর্ণরূপে পিসিআই-এসআইজিডি পিসিআই স্থানীয় বাস স্পেসিফিকেশন, সংশোধন ২.২ এর সাথে সামঞ্জস্যপূর্ণ।
■ হট সকেট-সম্মত
■ JTAG BST সার্কিট যা IEEE Std এর সাথে সামঞ্জস্যপূর্ণ।1149১-১৯৯০
পরিবেশগত ও রপ্তানি শ্রেণীবিভাগ5M2210ZF324C5N
ATTRIBUTE | বর্ণনা |
RoHS অবস্থা | RoHS সম্মতি |
আর্দ্রতা সংবেদনশীলতা স্তর (এমএসএল) | ৩ (১৬৮ ঘন্টা) |
রিচ স্ট্যাটাস | REACH প্রভাবিত নয় |
ইসিএন | 3A991D |
HTSUS | 8542.39.0001 |
