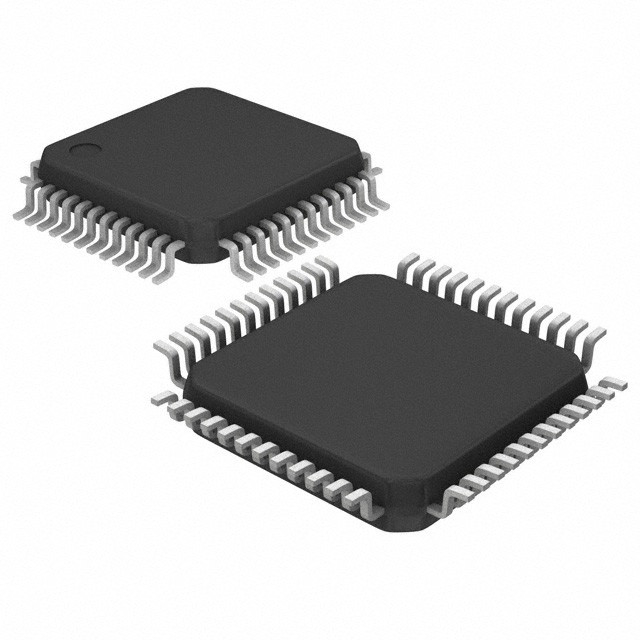

R5F10PGHCKFB#55 মাইক্রোকন্ট্রোলার IC 16-বিট 24MHz 192KB (192K x 8) FLASH 48-LFQFP
R5F10PGHCKFB#55 থেকে এসেছেকারখানার তালিকা, pls আপনার চাহিদা পরীক্ষা করুন এবং pls লক্ষ্য মূল্যের সাথে আমাদের সাথে যোগাযোগ করুন।
এর স্পেসিফিকেশন R5F10PGHCKFB#55
টাইপ | বর্ণনা |
শ্রেণী | ইন্টিগ্রেটেড সার্কিট (ICs) |
এমবেডেড | |
মাইক্রোকন্ট্রোলার | |
Mfr | রেনেসাস ইলেকট্রনিক্স কর্পোরেশন |
সিরিজ | RL78/F14 |
প্যাকেজ | টেপ এবং রিল (TR) |
কোর প্রসেসর | আরএল৭৮ |
কোর সাইজ | 16-বিট |
গতি | 24MHz |
সংযোগ | CANbus, CSI, I2C, LINbus, SPI, UART/USART |
পেরিফেরাল | LVD, POR, PWM, WDT |
I/O এর সংখ্যা | 38 |
প্রোগ্রাম মেমরি আকার | 192KB (192K x 8) |
প্রোগ্রাম মেমরি টাইপ | ফ্ল্যাশ |
EEPROM আকার | 8K x 8 |
RAM সাইজ | 16K x 8 |
ভোল্টেজ - সরবরাহ (Vcc/Vdd) | 2.7V ~ 5.5V |
ডেটা কনভার্টার | A/D 17x10b SAR;D/A 1x8b |
অসিলেটর টাইপ | অভ্যন্তরীণ |
অপারেটিং তাপমাত্রা | -40°C ~ 125°C (TA) |
মাউন্ট টাইপ | গুফ |
সরবরাহকারী ডিভাইস প্যাকেজ | 48-LFQFP (7x7) |
প্যাকেজ/কেস | 48-LQFP |
বেস পণ্য নম্বর | R5F10 |
এর বৈশিষ্ট্যR5F10PGHCKFB#55
* ন্যূনতম নির্দেশ কার্যকর করার সময় উচ্চ গতি থেকে পরিবর্তন করা যেতে পারে (0.03125μs: @ 32 MHz অপারেশন উচ্চ- সহগতিঅন-চিপঅসিলেটর ঘড়িবা পিএলএল ঘড়ি) অতি নিম্ন থেকে-গতি (66.6μs: @ 15 kHz কম সহ অপারেশন-গতিচালু-চিপঅসিলেটর ঘড়ি)
*সাধারণ- উদ্দেশ্য রেজিস্টার: 8 বিট×32 রেজিস্টার (8 বিট×8টি রেজিস্টার×4 ব্যাঙ্ক)
*রম: 16 থেকে 256 পর্যন্তকেবি
*র্যাম: 1 থেকে 20কেবি
*ডেটা ফ্ল্যাশ মেমরি:4 KB/8 KB
*উচ্চ-গতি-চিপ অসিলেটর ঘড়ি•32 MHz (Typ.), 24 MHz (Typ.) থেকে নির্বাচনযোগ্য।, 16 MHz (Typ.), 12 MHz (Typ.), 8 MHz (Typ.), 4 MHz (Typ.), এবং 1MHz (টাইপ।) (64 থেকে নির্বাচনযোগ্যটাইমার RD ব্যবহার করার সময় MHz (Typ.) এবং 48 MHz (Typ.)
*কম-স্পিড অন-চিপ অসিলেটর ঘড়ি: 15 kHz×2টি চ্যানেল (একটি WWDT-এর জন্য এবং একটি CPU এবং অন্যান্য পেরিফেরালগুলির জন্যWWDT থেকে)
*চালু-চিপপিএলএল(×৩,×4,×৬,×8)
*চালু-চিপ একক-শক্তি- ফ্ল্যাশ মেমরি সরবরাহ করুন (ব্লক ইরেজ/রাইটিং ফাংশন নিষিদ্ধ সহ)
*স্ব-প্রোগ্রামিং(বুট সোয়াপ ফাংশন/ফ্ল্যাশ শিল্ড উইন্ডো ফাংশন সহ)
*চালু- চিপ ডিবাগ ফাংশন
*চালু- চিপ শক্তি-অন-রিসেট (POR) সার্কিট এবং ভোল্টেজ ডিটেক্টর (LVD)
*চালু-চিপ ওয়াচডগ টিmer (ডেডিকেটেড কম সঙ্গে অপারেবল-গতি অন-চিপঅসিলেটর ঘড়ি)
*গুন/ভাগ/গুণ করুনএবং নির্দেশাবলী জমা সমর্থিত হয়
•16 বিটs×16 বিট = 32 বিট (স্বাক্ষরবিহীন বা স্বাক্ষরিত)
•32 বিট÷32বিট = 32 বিট (স্বাক্ষরবিহীন)
•16 বিট×16 বিট + 32 বিট = 32 বিট (স্বাক্ষরবিহীন বা স্বাক্ষরিত)
* চালু-চিপ কী বাধা ফাংশন
* চালু-চিপ ক্লক আউটপুট/বাজার আউটপুট কন্ট্রোলার
* চালু- চিপ বিসিডি সমন্বয়
* I/O পোর্ট: 16 থেকে 92 (একটি ইনপুট সহ-শুধু পিন)
* টাইমার
•16-বিট সময়er অ্যারে ইউনিট: 8 থেকে 16 চ্যানেল
•16-বিট টাইমার RD: 2চ্যানেল(ছয়টি ত্রিভুজ-তরঙ্গ আউটপুট;করাত তরঙ্গ/ত্রিভুজ-তরঙ্গ মড্যুলেশন)
•16-বিট টাইমার RJ: 1 চ্যানেল
•ওয়াচডগ টাইমার: 1 চ্যানেল
•রিয়াল-সময় ঘড়ি: 1 চ্যানেল
*সিরিয়াল ইন্টারফেস
•সিএসআই
•UART/UART (LIN-বাসসমর্থিত)
•লিনমডিউল(মনিব গোলামসমর্থিত)
•আমি2সি/সরলীকৃত I2গ
•করতে পারাইন্টারফেস (RS-ক্যান লাইট)
*8/10-বিট রেজোলিউশন A/D রূপান্তরকারী(ভিডিডি=2.7থেকে 5.5 V): 4 থেকে 31টি চ্যানেল
*ডিটিসি(সর্বোচ্চ।44টি সূত্র)
*এল গ(ইভেন্ট লিঙ্ক উত্সের জন্য সর্বাধিক 26 চ্যানেল, সর্বোচ্চ 9 chaইভেন্ট লিঙ্ক গন্তব্যের জন্য nnels)বিঃদ্রঃ
*নিরাপত্তা ফাংশনs (সিআরসি গণনা,ঘড়ি মনিটর, AD পরীক্ষা, SFR গার্ড, ইত্যাদি)
*8-বিট D/A রূপান্তরকারীবিঃদ্রঃ
*চালু-চিপতুলনাকারী: 1টি চ্যানেল (ইনপুট পিন: 4টি চ্যানেল)বিঃদ্রঃ
*পাওয়ার সাপ্লাই ভোল্টেজ: ভিডিডি=2.7 থেকে 5।5 ভি
এর অ্যাপ্লিকেশনR5F10PGHCKFB#55
সাধারণ স্বয়ংচালিত বৈদ্যুতিক অ্যাপ্লিকেশন(মোটর নিয়ন্ত্রণ, দরজা নিয়ন্ত্রণ, তিনিআলো নিয়ন্ত্রণ,ইত্যাদি.), মোটরসাইকেলের ইঞ্জিননিয়ন্ত্রণ
এর পরিবেশগত ও রপ্তানি শ্রেণীবিভাগR5F10PGHCKFB#55
বৈশিষ্ট্য | বর্ণনা |
RoHS স্থিতি | ROHS3 অনুগত |
আর্দ্রতা সংবেদনশীলতা স্তর (MSL) | 3 (168 ঘন্টা) |
রিচ স্ট্যাটাস | RECH অপ্রভাবিত |
ECCN | 3A991A2 |
HTSUS | 8542.31.0001 |
