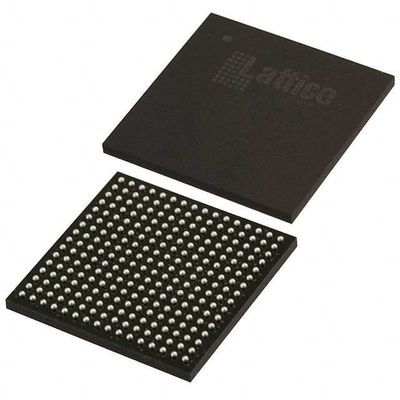

LCMXO2-2000HC-4FTG256I MachXO2 FPGA IC চিপ 206 75776 2112 256-LBGA
প্রকার | বর্ণনা |
শ্রেণী | ইন্টিগ্রেটেড সার্কিট (IC) |
অন্তর্নির্মিত | |
এফপিজিএ (ফিল্ড প্রোগ্রামযোগ্য গেট অ্যারে) | |
এমএফআর | ল্যাটিস সেমিকন্ডাক্টর কর্পোরেশন |
সিরিজ | MachXO2 |
প্যাকেজ | ট্রে |
এলএবি/সিএলবির সংখ্যা | 264 |
লজিক এলিমেন্ট/সেলের সংখ্যা | 2112 |
মোট র্যাম বিট | 75776 |
I/O সংখ্যা | 206 |
ভোল্টেজ - সরবরাহ | 2.375V ~ 3.465V |
মাউন্ট টাইপ | পৃষ্ঠের মাউন্ট |
অপারেটিং তাপমাত্রা | -৪০°সি থেকে ১০০°সি (টিজে) |
প্যাকেজ / কেস | ২৫৬-এলবিজিএ |
সরবরাহকারীর ডিভাইস প্যাকেজ | 256-এফটিবিজিএ (17x17) |
বেস প্রোডাক্ট নম্বর | LCMXO2-2000 |
এর বৈশিষ্ট্যLCMXO2-2000HC-4FTG256I
• উচ্চ কার্যকারিতা, নমনীয় I/O বাফার
• প্রোগ্রামযোগ্য sysIO TM বাফার বিস্তৃত ইন্টারফেস সমর্থন করেঃ
LVCMOS 3.3/2.5/1.8/1.5/1.2
¢ এলভিটিটিএল
পিসিআই
LVDS, বাস-LVDS, MLVDS, RSDS, LVPECL
এসএসটিএল ২৫/১৮
HSTL ১৮
Schmitt ট্রিগার ইনপুট, 0.5 V পর্যন্ত hysteresis
• I/O গরম সকেট সমর্থন করে
• অন-চিপ ডিফারেনশিয়াল টার্মিনেশন
• প্রোগ্রামযোগ্য টান-আপ বা টান-ডাউন মোড
• নমনীয় অন-চিপ ক্লকিং
• আটটি প্রধান ঘড়ি
• উচ্চ গতির I/O ইন্টারফেসের জন্য দুইটি পর্যন্ত প্রান্ত ঘড়ি (শুধুমাত্র উপরের এবং নীচের দিক)
• ফ্রেকশনাল-এন ফ্রিকোয়েন্সি সংশ্লেষণের সাথে প্রতি ডিভাইসে দুইটি অ্যানালগ পিএলএল পর্যন্ত
️ বিস্তৃত ইনপুট ফ্রিকোয়েন্সি রেঞ্জ (7 MHz থেকে 400 MHz)
• অস্থির, অসীমভাবে পুনরায় গঠনযোগ্য
• তাত্ক্ষণিকভাবে চালু ∙ মাইক্রোসেকেন্ডে শক্তি
• একক চিপ, নিরাপদ সমাধান
• JTAG, SPI বা I2C এর মাধ্যমে প্রোগ্রামযোগ্য
• অ-অস্থায়ী মেমরির ব্যাকগ্রাউন্ড প্রোগ্রামিং সমর্থন করে
• বাহ্যিক এসপিআই মেমরি সহ অপশনাল ডুয়াল বুট
• ট্রান্সএফআরটিএম পুনর্গঠন
• সিস্টেম কাজ করার সময় ক্ষেত্রের মধ্যে লজিক আপডেট
• উন্নত সিস্টেম স্তরের সমর্থন
• অন-চিপ হার্ড ফাংশনঃ এসপিআই, আই 2 সি, টাইমার / কাউন্টার
• 5.5% নির্ভুলতার সাথে অন-চিপ দোলক
• সিস্টেম ট্র্যাকিংয়ের জন্য অনন্য ট্র্যাকআইডি
• ওয়ান টাইম প্রোগ্রামযোগ্য (ওটিপি) মোড
• বর্ধিত অপারেটিং পরিসীমা সহ একক পাওয়ার সাপ্লাই
• আইইইই স্ট্যান্ডার্ড ১১৪৯.১ সীমানা স্ক্যান
• আইইইই ১৫৩২-সম্মত ইন-সিস্টেম প্রোগ্রামিং
• প্যাকেজ বিকল্পগুলির বিস্তৃত পরিসর
• TQFP, WLCSP, ucBGA, csBGA, caBGA, ftBGA, fpBGA, QFN প্যাকেজ বিকল্প
• ছোট পদচিহ্ন প্যাকেজ বিকল্প
২.৫ মিমি x ২.৫ মিমি
• ঘনত্ব মাইগ্রেশন সমর্থিত
• উন্নত হ্যালোজেন মুক্ত প্যাকেজিং
বর্ণনাLCMXO2-2000HC-4FTG256I
MachXO2 PLDs স্পেস থেকে শুরু করে উন্নত হ্যালোজেন-মুক্ত প্যাকেজগুলির বিস্তৃত পরিসরে পাওয়া যায়
২.৫ মিমি এক্স ২.৫ মিমি ডাব্লুএলসিএসপিকে ২৩ মিমি এক্স ২৩ মিমি এফপিবিজিএ-তে সাশ্রয় করে। ম্যাকএক্সও২ ডিভাইসগুলি ঘনত্ব মাইগ্রেশন সমর্থন করে
একই প্যাকেজের মধ্যে। টেবিল 1-1 অন্যান্য কীগুলির সাথে LUT ঘনত্ব, প্যাকেজ এবং I / O বিকল্পগুলি দেখায়
প্যারামিটার।
পরিবেশগত ও রপ্তানি শ্রেণীবিভাগLCMXO2-2000HC-4FTG256I
ATTRIBUTE | বর্ণনা |
RoHS অবস্থা | ROHS3 মেনে চলুন |
আর্দ্রতা সংবেদনশীলতা স্তর (এমএসএল) | ৩ (১৬৮ ঘন্টা) |
রিচ স্ট্যাটাস | REACH প্রভাবিত নয় |
ইসিএন | 3A991D |
HTSUS | 8542.39.0001 |
