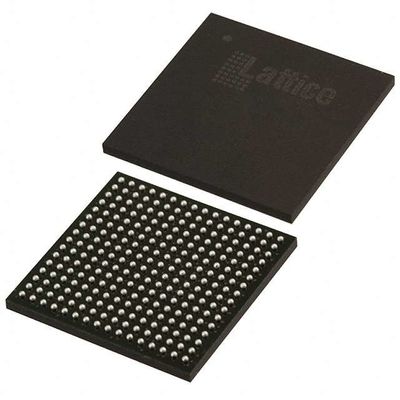

LCMXO2-1200UHC-4FTG256I ফিল্ড প্রোগ্রামযোগ্য গেট অ্যারে (FPGA) IC 79 65536 1280
প্রকার | বর্ণনা |
শ্রেণী | ইন্টিগ্রেটেড সার্কিট (IC) |
অন্তর্নির্মিত | |
এফপিজিএ (ফিল্ড প্রোগ্রামযোগ্য গেট অ্যারে) | |
এমএফআর | ল্যাটিস সেমিকন্ডাক্টর কর্পোরেশন |
সিরিজ | MachXO2 |
প্যাকেজ | ট্রে |
এলএবি/সিএলবির সংখ্যা | 160 |
লজিক এলিমেন্ট/সেলের সংখ্যা | 1280 |
মোট র্যাম বিট | 75776 |
I/O সংখ্যা | 206 |
ভোল্টেজ - সরবরাহ | 2.375V ~ 3.465V |
মাউন্ট টাইপ | পৃষ্ঠের মাউন্ট |
অপারেটিং তাপমাত্রা | -৪০°সি থেকে ১০০°সি (টিজে) |
প্যাকেজ / কেস | ২৫৬-এলবিজিএ |
সরবরাহকারীর ডিভাইস প্যাকেজ | 256-এফটিবিজিএ (17x17) |
বেস প্রোডাক্ট নম্বর | LCMXO2-1200 |
এর বৈশিষ্ট্যLCMXO2-1200UHC-4FTG256I
প্রশাসকঃ
• অন-চিপ ইউজার ফ্ল্যাশ মেমরি
• ব্যবহারকারী ফ্ল্যাশ মেমরির 256 কেবিট পর্যন্ত
• ১০০,০০০ বার লিখুন
• WISHBONE, SPI, I2C এবং JTAG ইন্টারফেসের মাধ্যমে অ্যাক্সেসযোগ্য
• সফট প্রসেসর PROM বা ফ্ল্যাশ মেমরি হিসাবে ব্যবহার করা যেতে পারে
• প্রাক-ইঞ্জিনিয়ারড সোর্স সিঙ্ক্রোনিক আই/ও
• I/O সেলগুলিতে DDR রেজিস্টার
• ডেডিকেটেড গিয়ার লজিক
• 7:1 ডিসপ্লে I/O এর জন্য গিয়ারিং
• সাধারণ ডিডিআর, ডিডিআরএক্স২, ডিডিআরএক্স৪
• DQS সমর্থন সহ ডেডিকেটেড DDR/DDR2/LPDDR মেমরি
• উচ্চ কার্যকারিতা, নমনীয় I/O বাফার
• প্রোগ্রামযোগ্য sysIO TM বাফার বিস্তৃত ইন্টারফেস সমর্থন করেঃ
LVCMOS 3.3/2.5/1.8/1.5/1.2
¢ এলভিটিটিএল
পিসিআই
LVDS, বাস-LVDS, MLVDS, RSDS, LVPECL
এসএসটিএল ২৫/১৮
HSTL ১৮
Schmitt ট্রিগার ইনপুট, 0.5 V পর্যন্ত hysteresis
• I/O গরম সকেট সমর্থন করে
• অন-চিপ ডিফারেনশিয়াল টার্মিনেশন
• প্রোগ্রামযোগ্য টান-আপ বা টান-ডাউন মোড
• নমনীয় অন-চিপ ক্লকিং
• আটটি প্রধান ঘড়ি
• উচ্চ গতির I/O ইন্টারফেসের জন্য দুইটি পর্যন্ত প্রান্ত ঘড়ি (শুধুমাত্র উপরের এবং নীচের দিক)
• ফ্রেকশনাল-এন ফ্রিকোয়েন্সি সংশ্লেষণের সাথে প্রতি ডিভাইসে দুইটি অ্যানালগ পিএলএল পর্যন্ত
️ বিস্তৃত ইনপুট ফ্রিকোয়েন্সি রেঞ্জ (7 MHz থেকে 400 MHz)
• অস্থির, অসীমভাবে পুনরায় গঠনযোগ্য
• তাত্ক্ষণিকভাবে চালু ∙ মাইক্রোসেকেন্ডে শক্তি
• একক চিপ, নিরাপদ সমাধান
• JTAG, SPI বা I2C এর মাধ্যমে প্রোগ্রামযোগ্য
• অ-অস্থায়ী মেমরির ব্যাকগ্রাউন্ড প্রোগ্রামিং সমর্থন করে
• বাহ্যিক এসপিআই মেমরি সহ অপশনাল ডুয়াল বুট
• ট্রান্সএফআরটিএম পুনর্গঠন
• সিস্টেম কাজ করার সময় ক্ষেত্রের মধ্যে লজিক আপডেট
অ্যাপ্লিকেশনLCMXO2-1200UHC-4FTG256I
ম্যাকএক্সও২ ডিভাইসগুলো ৬৫ ন্যানোমিটার অ-অস্থায়ী নিম্ন শক্তি প্রক্রিয়ায় ডিজাইন করা হয়েছে।ডিভাইস আর্কিটেকচারের বেশ কয়েকটি বৈশিষ্ট্য রয়েছে যেমন প্রোগ্রামযোগ্য কম সুইং ডিফারেনশিয়াল আই / ও এবং আই / ও ব্যাংকগুলি বন্ধ করার ক্ষমতা, অন-চিপ পিএলএল এবং অস্কিলেটরকে গতিশীলভাবে।
পরিবেশগত ও রপ্তানি শ্রেণীবিভাগLCMXO2-1200UHC-4FTG256I
ATTRIBUTE | বর্ণনা |
RoHS অবস্থা | ROHS3 মেনে চলুন |
আর্দ্রতা সংবেদনশীলতা স্তর (এমএসএল) | ৩ (১৬৮ ঘন্টা) |
রিচ স্ট্যাটাস | REACH প্রভাবিত নয় |
ইসিএন | 3A991D |
HTSUS | 8542.39.0001 |
