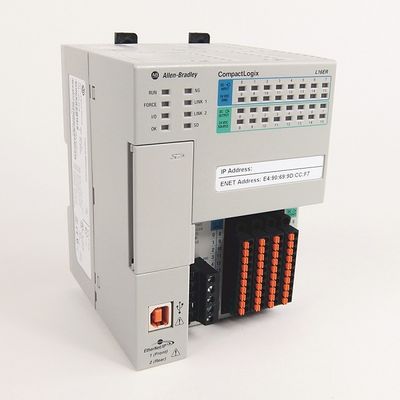

CompactLogix 384KB DI/O কন্ট্রোলার সহ 24V DC 1769-L16ER-BB1B অ্যালেন ব্র্যাডলি
CompactLogix 384KB DI/O কন্ট্রোলার
এর পণ্যের বিবরণ1769-L16ER-BB1B
রকওয়েল কন্ট্রোলজিক্স হল একটি রকওয়েল অটোমেশন সিস্টেম এবং বড় আকারের অ্যাপ্লিকেশনের জন্য ডিজাইন করা একটি মাপযোগ্য নিয়ন্ত্রণ ব্যবস্থা।এটি একটি শক্তিশালী প্রসেসর এবং বিভিন্ন ধরণের ইনপুট/আউটপুট বৈশিষ্ট্যযুক্ত, এটি বিভিন্ন ধরণের শিল্প অ্যাপ্লিকেশনের জন্য একটি আদর্শ পছন্দ করে তোলে।
অ্যালেন-ব্র্যাডলি 1769-L16ER-BB1B CompactLogix 5370 L1 ইথারনেট প্রসেসর মডিউল, DLR ক্ষমতা সহ ডুয়াল ইথারনেট, 384KB মেমরি, 1 x USB প্রোগ্রামিং/ডাউনলোডিং পোর্ট, 2 x ইথারনেট/আইপি পোর্টস, (16 ডিজিট, 16) ডিজিটাল 24V DC ডিজিটাল আউটপুট, 1734 পয়েন্ট I/O এর মাধ্যমে 6 I/O সম্প্রসারণ, 4 ইথারনেট আইপি নোড, 24V DC পাওয়ার, POINT I/O (1734) ব্যাকপ্লেন ব্যবহার করে, 1GB SD কার্ডের সাথে আসে এবং 2GB পর্যন্ত SD কার্ড সমর্থন করতে পারে.
প্রযুক্তিগত পরামিতি1769-L16ER-BB1B এর
বৈশিষ্ট্য | 1769-L16ER-BB1B |
আউটপুট | 16 |
ভোল্টেজ বিভাগ | 24V ডিসি উৎস |
অপারেটিং ভোল্টেজ পরিসীমা |
10...28.8V DC 24V DC nom |
আউটপুট বিলম্ব, বন্ধ চালু | 0.1 ms |
আউটপুট বিলম্ব, চালু বন্ধ | 0.1 ms |
অফ-স্টেট লিকেজ কারেন্ট, সর্বোচ্চ | 0.5 mA @ 24V DC |
অন-স্টেট কারেন্ট, মিন | প্রতি চ্যানেলে 1 mA |
অন-স্টেট ভোল্টেজ ড্রপ, সর্বোচ্চ | 0.6V ডিসি |
বিন্দু প্রতি বর্তমান, সর্বোচ্চ | 0.5A |
মডিউল প্রতি বর্তমান, সর্বোচ্চ | 3ক |
বিন্দু প্রতি ঢেউ বর্তমান, সর্বোচ্চ | 1 A প্রতি পয়েন্টে 100 ms, প্রতি 2 সেকেন্ডে পুনরাবৃত্তিযোগ্য |
বিচ্ছিন্নতা ভোল্টেজ | 50V DC (একটানা), বেসিক ইনসুলেশন টাইপ60 সেকেন্ডের জন্য 500V AC-তে পরীক্ষা করা হয়েছে, সিস্টেম টু ফিল্ডপৃথক চ্যানেলের মধ্যে কোন বিচ্ছিন্নতা নেই |
বিচ্ছিন্ন দল | কোনোটিই নয় |
পাইলট ডিউটি রেটিং | 0.5 ক |
এর অ্যাপ্লিকেশন1769-L16ER-BB1B
রকওয়েল কন্ট্রোলজিক্স মডেল নম্বর সহ অ্যালেন-ব্র্যাডলির একটি উন্নত নিয়ন্ত্রণ ব্যবস্থা1769-L16ER-BB1B.
CompactLogix 5370 এবং Compact GuardLogix 5370 কন্ট্রোলার ক্যাটালগ নম্বর
1769-L16ER-BB1B, 1769-L18ER-BB1B, 1769-L18ERM-BB1B, 1769-L18ERM-BB1BK, 1769-L19ER-BB1B, 1769-L19ER-BB1BK, 1769-L24ER-QB1B,1769-L24ER-QBFC1B, 1769-L24ER-QBFC1BK, 1769-L27ERM-QBFC1B, 1769-L30ER, 1769-L30ER-NSE, 1769-L30ERK, 1769-3L1769-L30ERMK, 1769-L30ERMS, 1769-L33ER,1769-L33ERK, 1769-L33ERM, 1769-L33ERMK, 1769-L33ERMS, 1769-L33ERMSK,1769-L36ERM, 1769-L36ERMS, 1769-L37ERM, 1769-L37ERMK, 1769-L37ERMS, 1769-L37ERMSK, 1769-L38ERM, 1769-L38ERMK,1769-L38ERMS, 1769-L38ERMSK
এমবেডেড পাওয়ার সাপ্লাইএর1769-L16ER-BB1B
বৈশিষ্ট্য | 1769-L16ER-BB1B, |
ইনপুট ভোল্টেজ পরিসীমা | 10...28.8V DC |
ইনপুট ভোল্টেজ, নাম | 24V ডিসি |
লাইন প্রয়োজনীয়তা (ভিডিসি), মিন | 30VA |
উপলব্ধ 5V DC POINTBus ব্যাকপ্লেন কারেন্ট | 1 A @ 5V DC |
বর্তমান ড্র @ 24V DC, ফিল্ড পাওয়ার, সর্বোচ্চ | 3 ক(1) |
ইনরাশ, সর্বোচ্চ | 10 ক |
লাইন লস রাইড-থ্রু | 10 ms...10 s |
আউটপুট বাস বর্তমান ক্ষমতা, সর্বোচ্চ | 0.1...3 A @ 5V DC |
লোড কারেন্ট, মিনিট | 300 mA |
শক্তি অপচয়, সর্বোচ্চ | 12 W |
শর্ট সার্কিট সুরক্ষা |
অভ্যন্তরীণ ফিউজ প্রতিস্থাপনযোগ্য নয় |
ওভার ভোল্টেজ প্রতিরোধী | হ্যাঁ |
CompactLogix 5370 L1 কন্ট্রোলারের ন্যূনতম ব্যবধানের প্রয়োজনীয়তা1769-L16ER-BB1B
FAQ
প্রশ্ন: রকওয়েল কন্ট্রোলজিক্সের কি সার্টিফিকেশন আছে?
উত্তর: এটির সিই সার্টিফিকেশন রয়েছে।
প্রশ্ন: রকওয়েল কন্ট্রোলজিক্সের জন্য সর্বনিম্ন অর্ডারের পরিমাণ কত?
উত্তর: সর্বনিম্ন অর্ডার পরিমাণ হল 1।
প্রশ্ন: রকওয়েল কন্ট্রোলজিক্সের প্যাকেজিংয়ের বিবরণ কী?
উত্তর: প্যাকেজিং বিশদটি শক্ত কাগজের বাক্স।
প্রশ্ন: রকওয়েল কন্ট্রোলজিক্সের জন্য অর্থপ্রদানের শর্তাবলী কী?
উত্তর: অর্থপ্রদানের শর্তাবলী টিটি।
